如何分析一台手机屏蔽仪器的屏蔽信号特征？

要专业、准确地分析一台手机屏蔽仪器的性能，不能仅凭“感觉”或看手机有没有信号，必须使用频谱分析仪等专业设备进行定量测量。

这就像用视力表精确检测视力，而不是只凭感觉自己“看得清不清楚”。整个分析可以通过两种方式进行：一种是专业定量测试，另一种是简易定性排查。

一、专业级分析：定量测试（精确评估）

这是最可靠的方法，通常在实验室或厂商检测时使用。核心工具是频谱分析仪。

1. 准备工作与核心工具

测试必须在标准大气条件下进行，所有仪器需经过计量校准。

核心设备：频谱分析仪，用于可视化显示信号强度。

辅助设备：射频衰减器（保护频谱仪不被大功率烧毁）、高精度射频线缆、定向天线（用于查找信号源）。

环境要求：最好在屏蔽箱或微波暗室中进行，以排除外界信号干扰。

2. 测试流程与连接

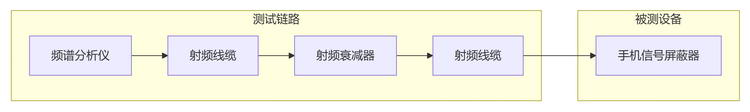

传导测试（最精准）：通过射频线缆将手机屏蔽仪器的输出端口与频谱分析仪直接连接起来进行测试。

注意：对于多通道手机屏蔽仪器，必须逐个端口进行测试，未测试的端口需接好匹配的天线负载。

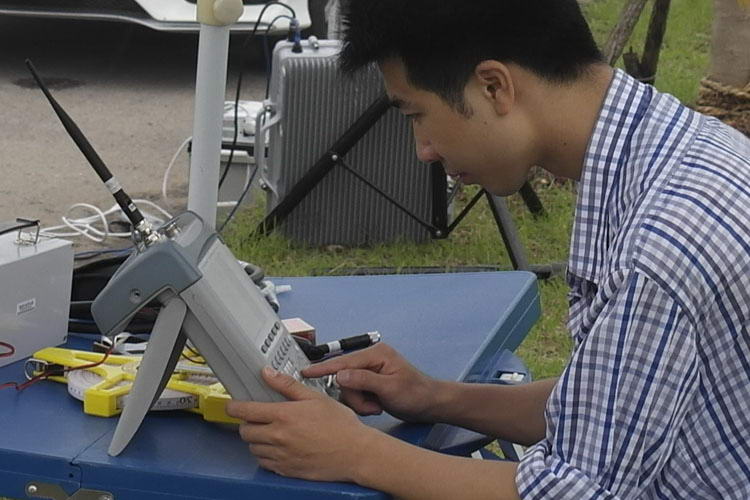

场强测试（补充）：如需评估真实环境下的覆盖范围，需在开阔场地或暗室中使用标准测试天线替代线缆进行测试，测量空间中的电场强度。

3. 关键指标分析（如何看数据）

连接好手机屏蔽仪器后，你需要重点关注频谱仪上显示的三个核心指标：

分析项目    理想波形/数值   问题表现与解读

频率范围与精度      频谱波形应恰好覆盖目标频段（如930-954MHz），频率偏差≤±50kHz。       波形位置偏移，说明设备“打偏了”，可能无法屏蔽目标信号或干扰其他业务。

输出功率与底噪      目标频段内的噪声基底（底噪）被显著抬高，形成明显的“鼓包”或“平台”，功率值达标。     波形低平。说明功率不足，无法压制外界强信号，需要检查功放模块或电源。

信号纯度（杂散发射） 除了目标频段，其他频率范围应是干净的（功率＜-36dBm）。  出现多余的“杂波”（杂散发射），说明设备质量差，会干扰航空、对讲等无关业务。

二、现场级评估：定性排查（实战检验）

如果你没有频谱仪，或者需要在部署现场快速判断效果，可以采用“笨办法”——建立基准、实测对比。

1. 建立基准与对比（前后测试法）

第一步：记录基准：在手机屏蔽仪器关闭的状态下，用手机测试软件（如Cellular-Z）记录现场各运营商的信号强度（RSRP）和频段。

第二步：开启与对比：开启屏蔽仪，再次在测试点进行测试。

理想效果：手机显示“无服务”，且软件中无法读取到任何基站信息。

存在漏洞：若软件依然能读取到清晰的基站信号峰值（见下图），即使手机显示有信号，也说明屏蔽存在漏洞。

频谱图对比逻辑：

成功屏蔽：底噪被抬高，正常的信号峰值被淹没。

存在遗漏：依然能看到清晰、尖锐的信号峰值。

2. 多维度实战验证

多运营商测试：分别使用移动、联通、电信的手机卡进行测试，因为不同运营商的频段不同，屏蔽效果可能有差异。

边缘点位测试：重点测试房间的角落、窗口、门口等边缘区域，这些地方最容易出现信号泄漏或屏蔽盲区。

功能验证：不要只看信号格数，一定要实际尝试拨打电话和打开网页。有时候手机显示的信号是“虚假”的，实际上无法通信。

三、分析后的诊断与排障

通过上述测量，如果发现效果不佳，对照下表可以快速定位原因：

故障现象    频谱分析仪显示特征      常见原因与解决方案

特定手机无屏蔽      在对应运营商的频段上，看到高耸的信号峰值未被压制。     1. 频段缺失：设备老旧，缺少5G或特定4G频段，需升级硬件。

2. 功率不足：环境基站信号过强，需要增加手机屏蔽仪器功率或数量。

特定区域失效   不同位置测试，频谱仪底噪高度不一致。     部署位置不当。设备被遮挡或离窗户太近，需移至区域中心并提高安装高度。

干扰周边通讯   在非目标频段（如航空频段）检测到异常的干扰波形。  杂散发射超标。手机屏蔽仪器质量不合格，应立即停用并更换。

关于频谱分析仪的具体操作，通常是设置中心频率覆盖目标频段（如2.4GHz或900MHz），并调整分辨率带宽（RBW）以获得清晰波形。
